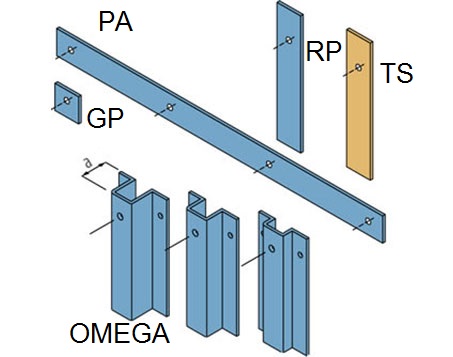

Вспомогательные элементы

Выравнивающая пластина RP

Основанием для крепления кронштейнов является монолитный железобетон или сборная железобетонная конструкция марки В 25 и более. Для соблюдения вертикальности и обеспечения требуемых допусков по опиранию облицовочной кладки на кронштейны, необходимо произвести съемку железобетонного основания. Для незначительной регулировки предусмотрены выравнивающие пластины RP. При значительных отклонениях необходимо заказать кронштейны с большим (или меньшим) выносом плеча. Прилегание кронштейнов к железобетону должно быть по всей плоскости их опорных стенок.

Подкладочная пластина GP и опорная пластина PA

Если нет возможности крепить и опирать кронштейны к единой железобетонной конструкции, допускается опирание кронштейнов на стеновую конструкцию с плотностью не менее 1500 кг/м³. С целью снижения нагрузки на стеновую конструкцию и ее рассредоточения, к стене крепится опорная пластина РА, на которую опираются кронштейны. Важным условием является надежная фиксация опорной стены, в т.ч. защемление ее вышележащей железобетонной конструкцией.

Элемент крепления Omega

При значительных заглублениях несущей железобетонной конструкции необходимо использовать элемент крепления из нержавеющей стали Омега. Прилегание кронштейнов к деталям Омега должно быть по всей плоскости их опорных стенок.

Теплоизоляционный вкладыш TS

При использовании кронштейнов в месте соприкосновения кронштейнов с железобетонной конструкцией образуется мостик холода. С целью снижения теплопотерь между кронштейном и железобетонной конструкцией располагают термоизоляционную прокладку из стеклопластика TS.
