Навесные кронштейны крепятся к бетону с помощью химического анкера, состоящего их клеевой капсулы и резьбовой шпильки из нержавеющей стали.
КРЕПЛЕНИЕ

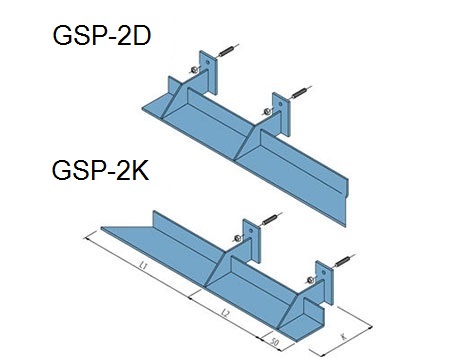

При решении облицовки угловых проемов применяются двойные угловые кронштейны GSP-2D и GSP-2K с правым и левым выносом, поддерживающим кладку. Необходимость применения на углах двойных кронштейнов вызвано неравномерностью нагрузки по разные стороны от узлов крепления. Для подвешивания к кронштейнам нижнего ряда кладки применяются хомуты из нержавеющей стали типа S.
| Марка | F kN | L1 mm. | L2 mm. | a mm. | K mm. |
GSP-2D(2K)-110 | 3.0 | 220 | 260 | 25 | 110 | |
GSP-2D(2K)-180 | 3.0 | 290 | 260 | 95 | 180 | |
GSP-2D(2K)-210 | 3.0 | 320 | 260 | 125 | 210 | |
GSP-2D(2K)-230 | 3.0 | 340 | 260 | 145 | 230 | |
GSP-2D(2K)-245 | 3.0 | 355 | 260 | 160 | 245 | |
GSP-2D(2K)-260 | 3.0 | 370 | 260 | 175 | 260 | |
GSP-2D(2K)-275 | 3.0 | 385 | 260 | 190 | 275 | |
GSP-2D(2K)-300 | 2.0 | 410 | 260 | 215 | 300 | |
Толщина металла | 4 mm. | |||||
Нержавеющая сталь, по EN-10088-1 | 1.4301/1.4401 | |||||
2 – Двойной, D – Правый, K – Левый | ||||||
