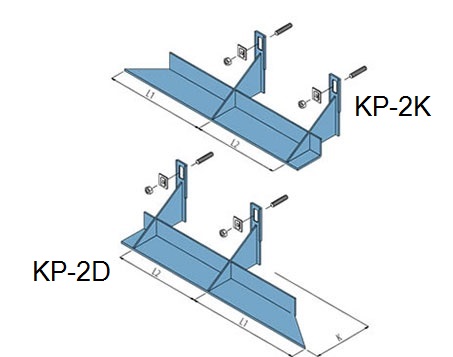

Кронштейн KP-2D и KP-2K

Кронштейны KP-2D и KP-2K правый и левый угловые кронштейны. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.

КРЕПЛЕНИЕ

Навесные кронштейны крепятся к бетону с помощью химического анкера, состоящего их клеевой капсулы и резьбовой шпильки из нержавеющей стали.
Кронштейны КР-2D и KP-2K являются парными кронштейнами. Они предназначены для несения нагрузки на углах здания. Учитывая большую эксцентрическую нагрузку, кронштейны являются двойными. Вынос опорной полки кронштейна в сторону угла здания рассчитан при условии крепления кронштейна на расстоянии 130 мм от края железобетонной конструкции.

	Марка	F kN	L1 mm.	L2 mm.	a mm.	K mm.
	KP-2D(2K)-160	6.0	270	260	75	160
	KP-2D(2K)-180	6.0	290	260	95	160
	KP-2D(2K)-210	6.0	320	260	125	230
	KP-2D(2K)-230	6.0	340	260	145	230
	KP-2D(2K)-245	6.0	355	260	160	245
	KP-2D(2K)-260	6.0	370	260	175	260
	KP-2D(2K)-275	6.0	385	260	190	275
	KP-2D(2K)-300	5.0	410	260	215	300
	Толщина металла			4 mm.
	Нержавеющая сталь, по EN-10088-1			1.4301/1.4401
	2 – Двойной, D – Правый, K – Левый
