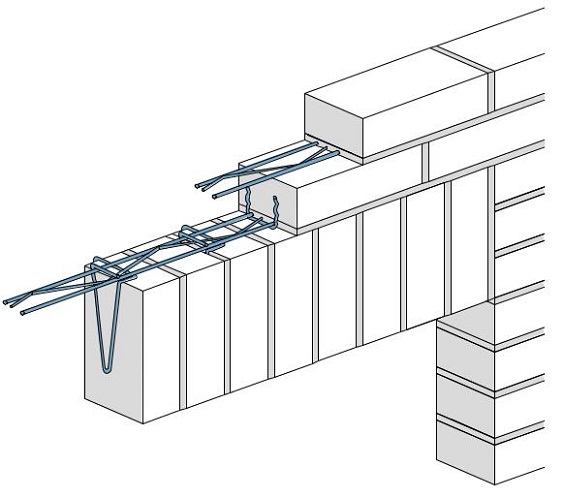

Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым.
Для нижнего ряда кирпича используется облицовочный кирпич, который выставляется перпендикулярно. Кладка состоит из одного вертикального нижнего ряда и двух горизонтальных рядов.
Для проемов до 2-х метров достаточно применения двух рядов арматуры MURFOR RND/Z-50. При монтаже вертикальной перемычки используются хомут SK 50-170 и SU 50-45.
 |
Марка |
Ø, mm |
a, mm |
Материал |
| SK 50 - 170 - 1 |
3 |
170 |
покрытие цинк |
|
| SK 50 - 170 - 2 |
3 |
170 |
1.4301 |
|
| SK 50 - 45 - 1 |
3 |
45 |
покрытие цинк |
|
| SK 50 - 45 - 2 |
3 |
45 |
1.4301 |
|
| RND/Z-50* |
4 |
50 |
покрытие цинк |
 | Для выполнения перемычки более 2-х метров дополнительно используются навесные кронштейны для кирпичной кладки. Они крепятся к железобетонной перемычке несущей стены, а свободный конец заводится в горизонтальный шов между первым и вторым рядами кладки. Таким образом нагрузка от облицовочной кладки через кронштейны передается на несущую конструкцию. Количество навесных кронштейнов и их распределение над проемами рассчитывается для каждого случая отдельно. Во всех случаях устройства облицовочной кладки на кронштейнах армируются первые 3 ряда кладки. |
