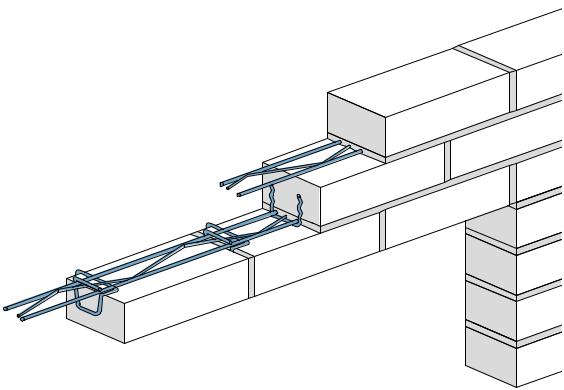

Перемычка состоит минимум из трех горизонтальных рядов кирпичной облицовочной кладки.
В каждый вертикальный шов первого ряда кладки заводятся хомуты.
В горизонтальные швы между первым и вторым,
вторым и третьим рядами кладки по всей длине перемычки и за ее пределами в обе стороны, располагается арматура Murfor
RND/Z-50. Арматура заглубляется в простенки как минимум на 250 мм и на 500 мм в углах здания. При монтаже горизонтальной
перемычки используются хомут SK 50-40 и SU 50-45.
  |
Марка |
Ø, mm |
a, mm |
Материал |
| SK 50 - 40 - 1 |
3 |
40 |
покрытие цинк |
|
| SK 50 - 40 - 2 |
3 |
40 |
1.4301 |
|
| SK 50 - 75 - 1 |
3 |
75 |
покрытие цинк |
|
| SK 50 - 75 - 2 |
3 |
75 |
1.4301 |
|
| SU 50 - 45 - 1 |
3 |
45 |
покрытие цинк |
|
| SU 50 - 45 - 2 |
3 |
45 |
1.4301 | |
| RND/Z-50* |
4 |
50 |
покрытие цинк |
Для выполнения перемычки более 2-х метров дополнительно используются навесные кронштейны для кирпичной кладки. Они крепятся к железобетонной перемычке несущей стены, а свободный конец заводится в горизонтальный шов между первым и вторым рядами кладки. Таким образом нагрузка от облицовочной кладки через кронштейны передается на несущую конструкцию. Количество навесных кронштейнов и их распределение над проемами рассчитывается для каждого случая отдельно. Во всех случаях устройства облицовочной кладки на кронштейнах армируются первые 3 ряда кладки.
